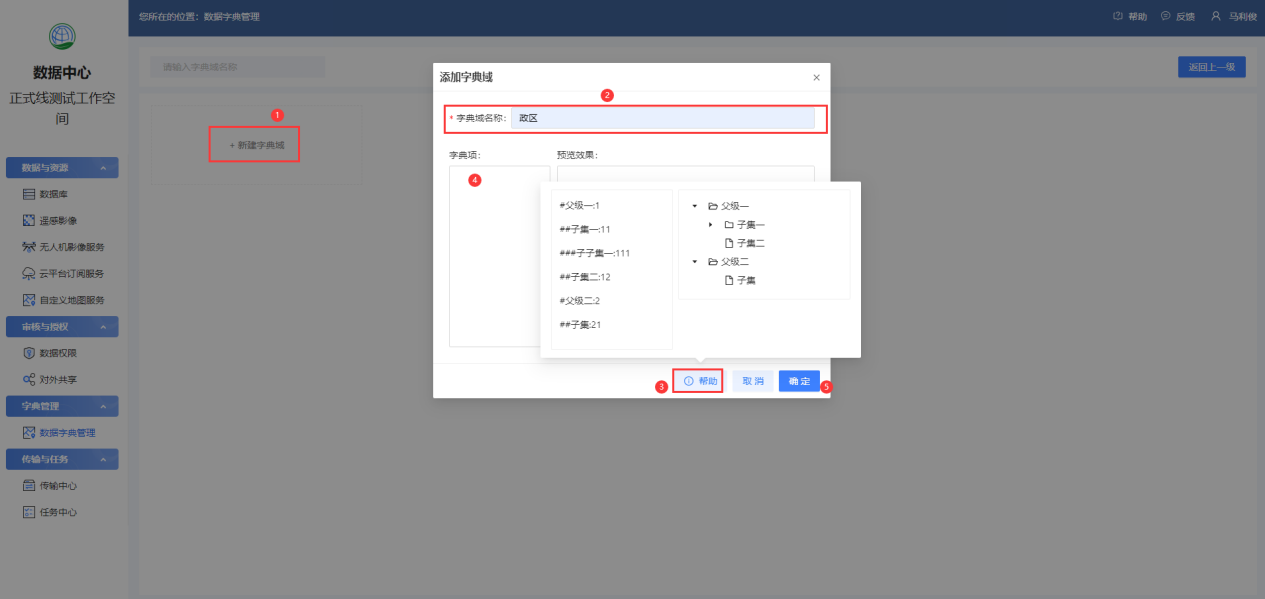

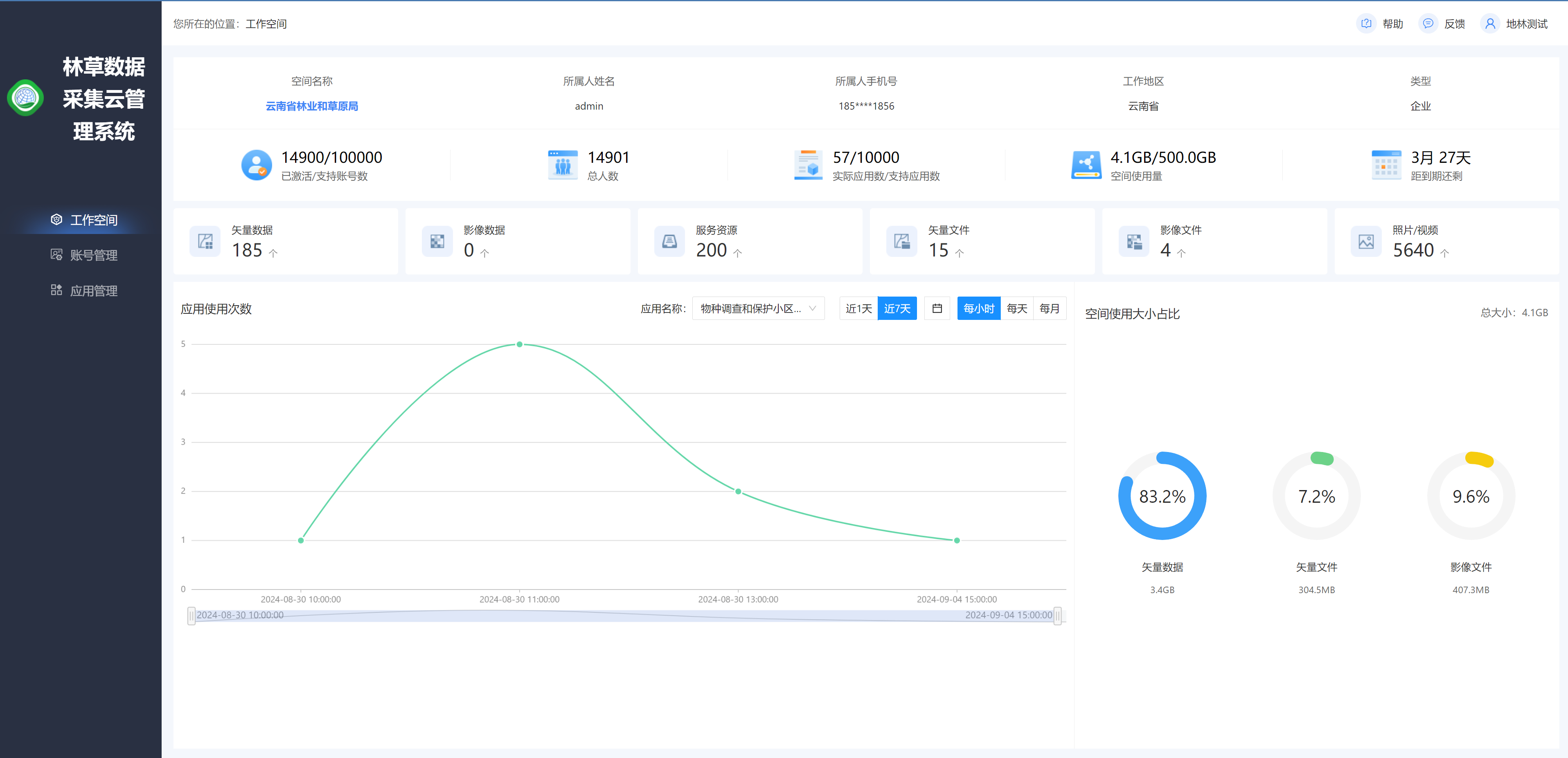

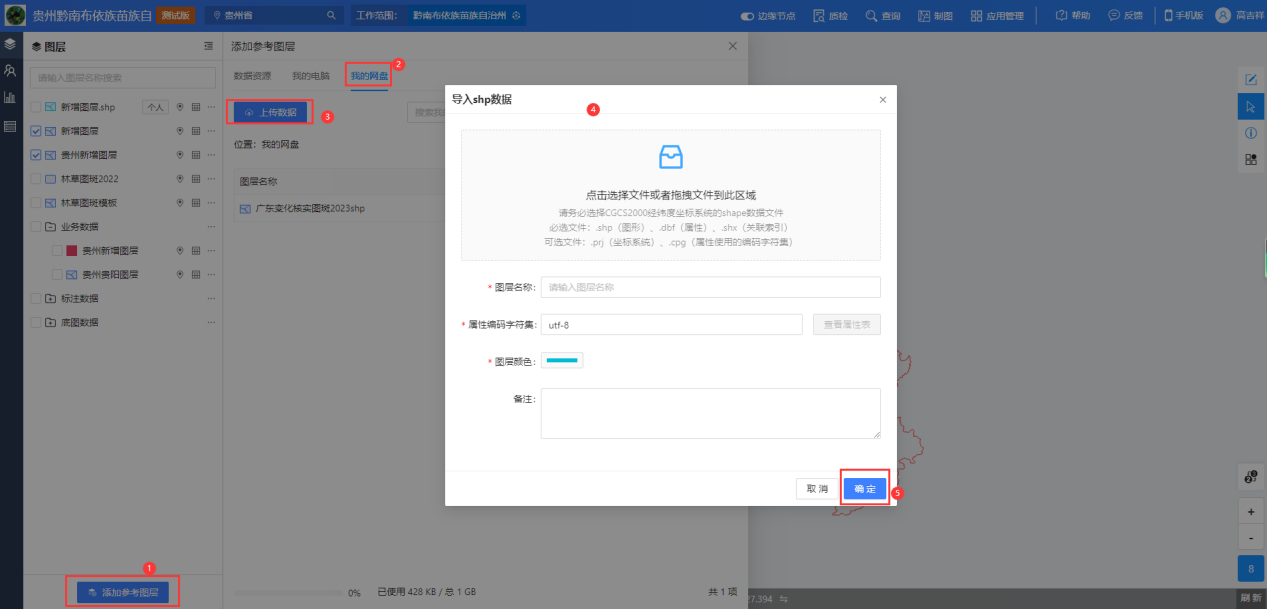

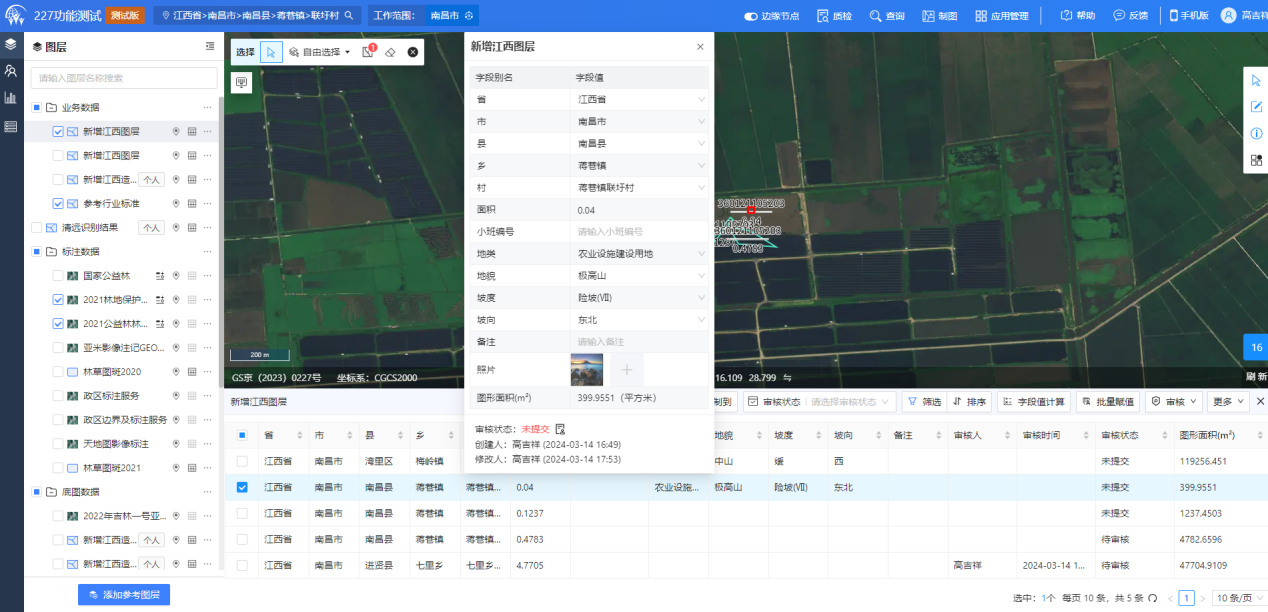

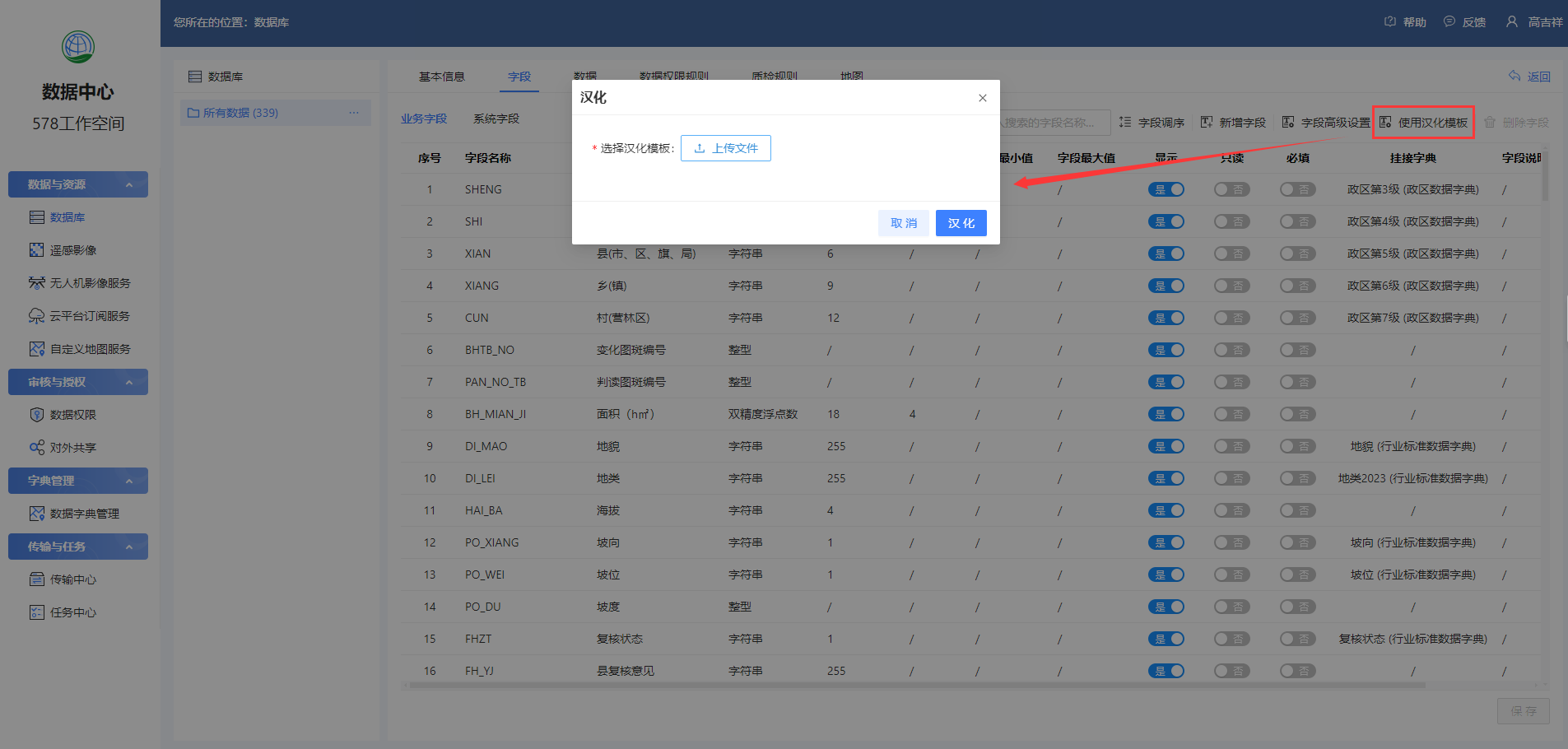

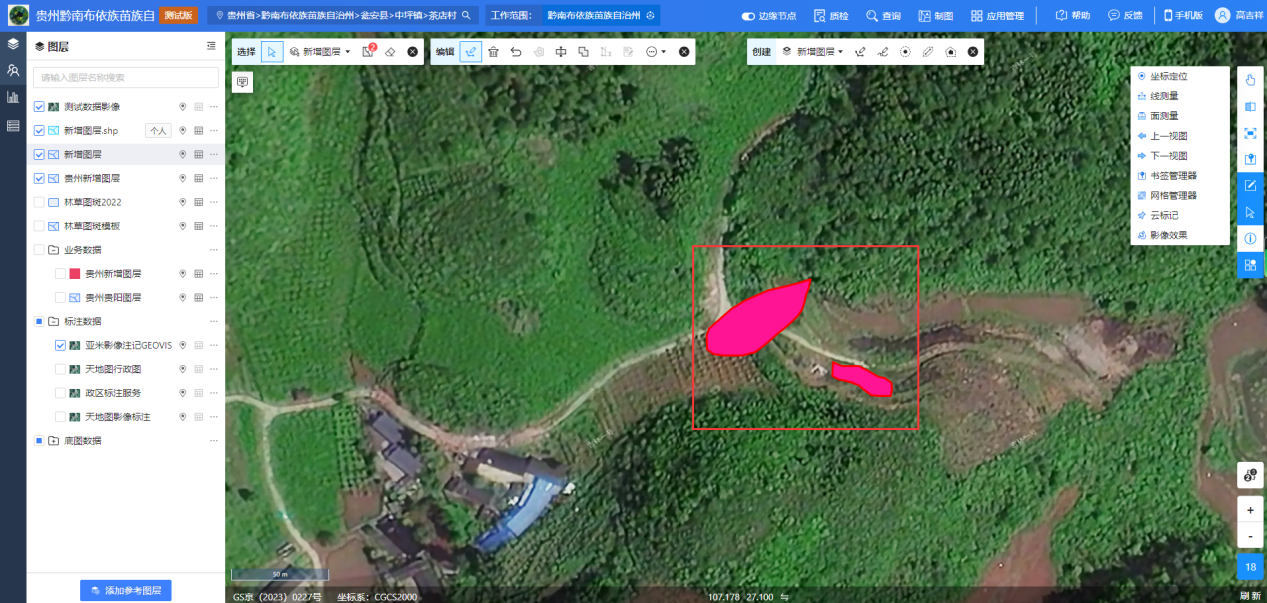

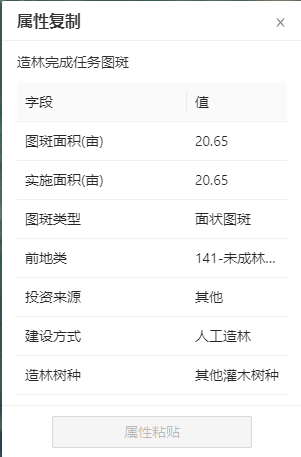

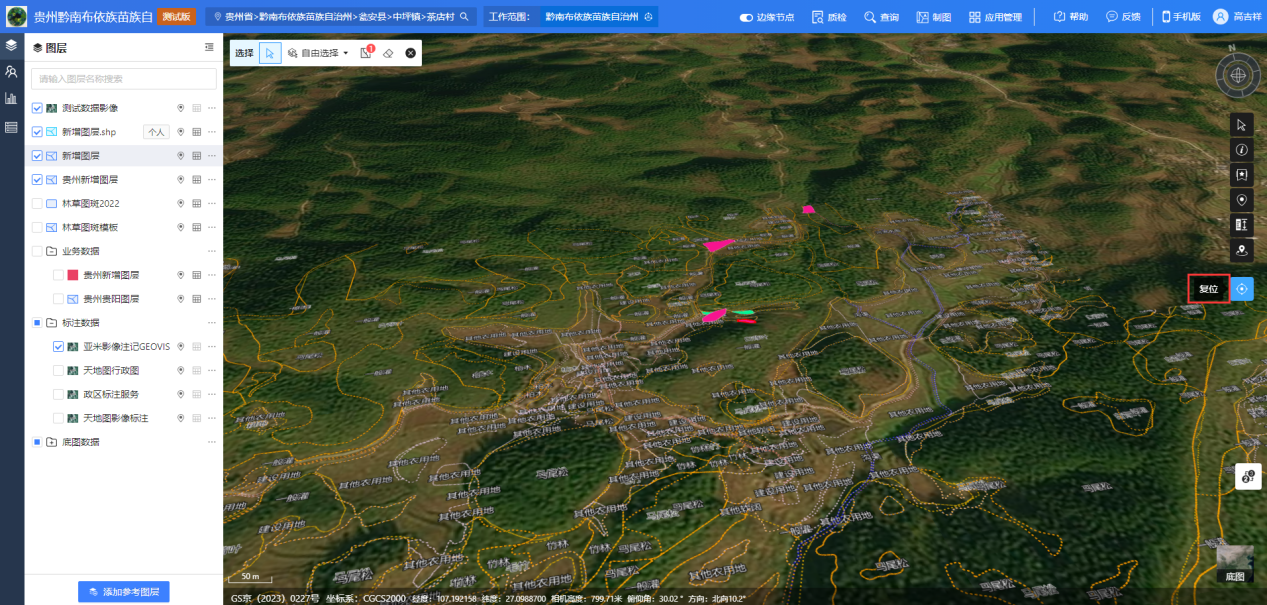

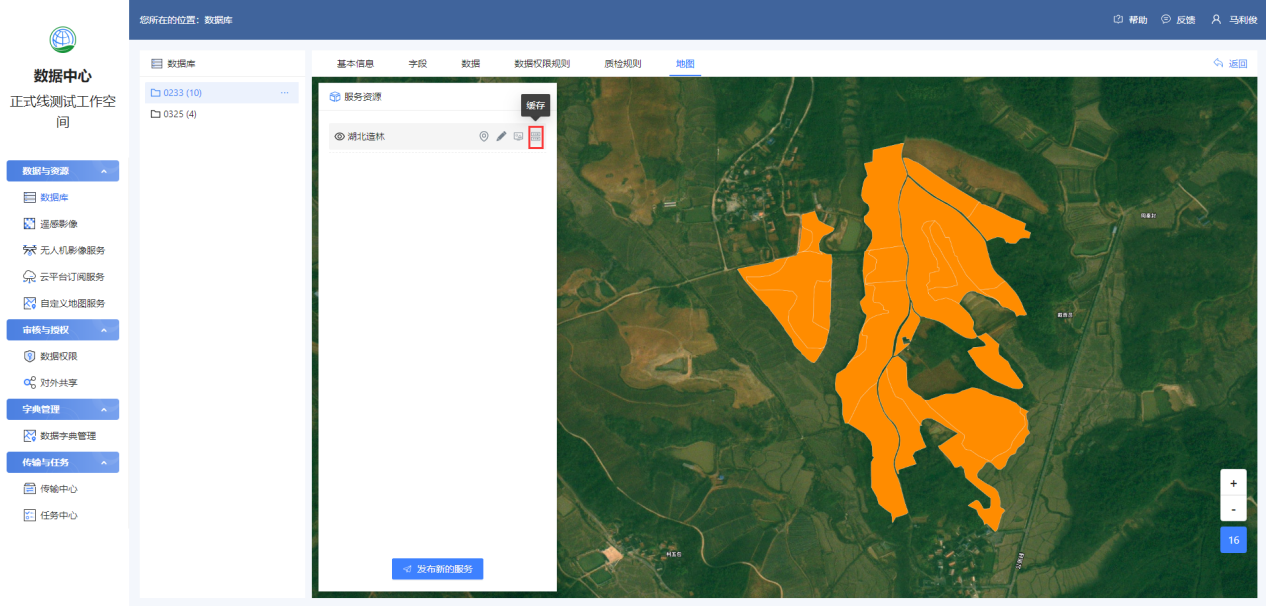

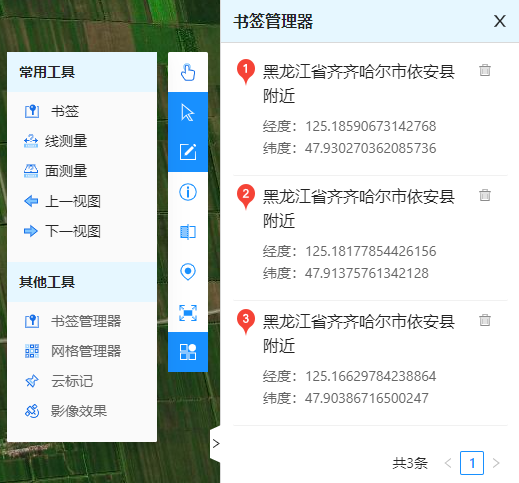

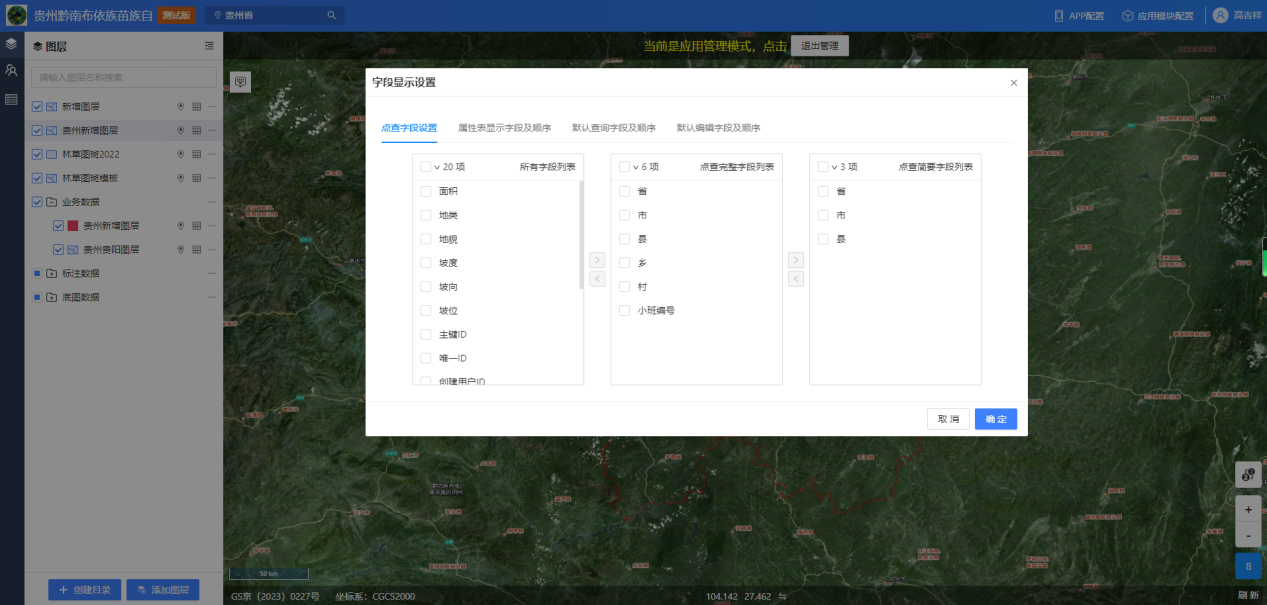

# 林草数据采集云管理系统（Web端）手册管理版 # 云平台管理 # 应用管理 使用林草数据采集云，是从一个应用开始的，一个应用可以容纳多个账号登录进行协同作业，完成内外业的数据采集、编辑、审核等流程。应用管理员或工作空间管理员，具备应用创建和管理的权限，可以实现应用创建、成员管理、数据管理、权限管理、移动端配置设定等操作，来实现对一个应用的全面管理。 ## 登录 步骤1：登录云南林草大数据平台网址https://ynslyszx.com/fp01/portal，填写用户名、密码及手机验证码，点击【登录】进入云南省森林与草原火灾监测预警大数据平台。  图 1 登录界面 步骤2：点击左侧业务系统里的【采集云（APP）管理】，进入采集云平台：  图 2 采集云平台入口 步骤3：进入采集云平台后，平台管理员展示界面。  图 3 平台管理员登录 ## 管理模块 林草数据采集云管理员的管理模块中，包含后台管理，数据中心。管理模块可以满足用户日常应用的所有管理操作，可对用户角色分配，分为数据库、遥感影像、无人机服务、云平台订阅服务、自定义地图服务、数据权限、对外共享、数据字典管理、传输中心、任务中心、工作空间、账号管理、应用管理模块。 ### 后台管理 工作空间：包含工作空间基本信息，可查看矢量数据、影像数据、服务资源等信息。  图 4 工作空间 账号管理：包含该工作空间下的所有账号信息，可新建用户，添加用户。赋权数据管理员或者账号管理员。  图 5 账号管理 1. 点击右上角【新建用户】，输入用户姓名、手机号等信息，点击确定，新建用户完成。  图 6 新建用户 1. 点击右上角【添加用户】，输入用户手机号，点击查询，点击加号添加，点击确定即可添加成功，将该用户添加到当前工作空间。  图 7 添加用户 1. 勾选需要激活的用户，点击【批量激活】，点击确定，批量激活用户账号成功。  图 8 批量激活 1. 勾选需要删除的用户，点击【批量删除】，点击确定，批量删除用户成功。该操作只是移除该账号，并不是删除，可以通过添加的方式再次添加到当前机构。  图 9 批量删除 1. 可以输入用户姓名、账号、手机号等信息，查询需要的账号信息。点击【重置】可重置查询条件。  图 10 查询 1. 点击右上角设置按钮，可以设置展示哪些内容。  图 11 设置 应用管理：包含该单位下用户创建的所有业务应用，可以在管理下新建应用，可根据业务的场景与背景添加应用名称、应用描述、工作范围。也可以对应用进行分组，添加分组管理员。  图 12 应用管理 1、点击加号可创建应用分组，填写应用分组名称，指定应用管理员。管理员可以管理在该分组下新建的所有应用。每个组只能查看自己分组下的数据。  图 13 创建分组 2、点击右上角【新建应用】，输入应用名称、应用描述等信息，填写完成后点击确定。应用新建完成。  图 14 新建应用 3、点击右上角新建外部应用，输入应用名称描述等，填写完成后点击确定。外部应用建立完成。  图 15 新建外部应用 ### 数据中心 数据中心可对该空间下的数据进行操作，可以创建图层、配置数据权限规则、质检规则、上传影像服务、可视化配图、管理空间权限、数据字典管理等。 #### 数据与资源 数据库：可使用新建、使用模板或使用入库功能创建图层，对数据进行详情查看、追加、导出、删除。  图 16 数据与资源 创建图层 第一步： 1、点击【新建】填写图层显示名称，选择图层几何类型。 2、也可点击右上角【使用模板创建】，输入图层名称、类型，上传模板文件，也可以点击【下载模板】进行下载。  图 17 新建图层 第二步：点击【新增字段】，对创建的图层添加字段信息，如下图所示：  图 18 创建字段 第二步也可以通过【参考已有数据的结构】进行创建字段。  图 19 参考已有数据结构 第三步：创建完成后，点击【创建】按钮，完成图层创建。  图 20 创建图层 第四步：创建完成后，点击【添加图层】按钮，选择刚刚创建的图层即可添加成功。  图 21 添加图层 数据详情：点击数据后面的详情按钮  1、基本信息：展示该数据的基本信息，可对数据名称进行修改。  图 22 基本信息 1. 字段：可以搜索字段名称、调整字段顺序、新增字段、字段高级设置、使用汉化模板、删除字段。  图 23 字段 字段高级设置中，可以设置字段自动填写规则，选择依比例分割的字段。  图 24 高级设置  图 25 选择分割字段 使用汉化模板：点击【使用汉化模板】-【上传文件】，选择要上传的文件，点击【汉化】，字段汉化成功。  图 26 汉化模板 选择一个字段，点击删除字段，可以将该字段删除。  图 27 删除字段 1. 数据：可以对数据进行筛选和排序。 点击【筛选】，勾选需要进行筛选的字段，输入条件之后点击确定，列表展示筛选结果。  图 28 筛选 点击右上角按钮【排序】，选择需要进行排序的字段，选择排序方式，如果需要次要排序依据的话点击下方【次要排序依据】，选择字段和排序方式，点击【确定】，排序成功，列表展示排序结果。  图 29 排序 4、数据权限规则：点击【数据权限规则】，选择权限规则模式，输入对应字段，点击【确定】，数据权限规则配置成功。  图 30 数据权限规则 5、添加质检规则： 步骤一：点击右上角【添加质检规则】，输入质检规则名称、质检类型、质检条件。 步骤二：输入完成过后可以点击【测试】，测试条件是否正确。 步骤三：输入详细说明以及勾选优先及高亮显示字段。 步骤四：输入完成后点击【确定】，配置成功。  图 31 质检规则 6、地图：这里展示服务的数据，可以发布新的服务，对服务进行编辑、定位、可视化配置、缓存配置。  图 32地图 定位：点击定位按钮，地图定位到该影像的位置。  图 33 定位 编辑名称：点击编辑名称，输入内容之后点击保存，名称编辑完成。  图 34 编辑名称 可视化配图：点击【可视化配图】，可以设置过滤条件，渲染颜色、透明度，设置标注以及展示级别等。设置完成后点击【保存】，可视化配置成功。  图 35 点击可视化配图  图 36 设置可视化配图 缓存：点击【缓存】，点击【新增】，输入起始级别、终止级别、缓存时间，点击【确定】，缓存配置新增成功。  图 37 点击缓存  图 38 缓存配置 遥感影像：可查询影像、查看影像详情、删除影像、导入影像。  图 39 遥感影像 点击详情按钮，进入遥感影像详情模块。  图 40 详情 1、基本信息：进入详情后展示该影像服务的基本信息，可修改影像名称。  图 41 基本信息 2、地图：可以发布新的服务，也可以对该服务进行定位、编辑、可视化配置、缓存配置。  图 42 地图 3、导入影像：点击右上角【导入影像】，已经上传到平台的影像数据可以进行导入操作。选择影像文件，输入数据名称，可以勾选创建金字塔，点击【创建】。具体导入进度可在任务中心查看。  图 43 导入影像 无人机影像服务：可查看无人机影像数据,无人机影像需要技术支持配合才能同步过来,目前同步的是国家局的无人机影像。  图 44 无人机影像 1、查询：可以根据服务名称/姓名、时间，对影像数据进行查询，点击【重置】，可重置搜索条件。  图 45 查询 2、详情：点击操作列详情按钮。  图 46 详情 基本信息：点击基本信息，查看影像的数据名称、所属目录等信息。  图 47 基本信息 地图：点击地图，点击右侧定位按钮，地图定位到影像位置，可进行查看。 图 48 基本信息 云平台订阅服务：此模块可以查看由技术支持分配给各个工作空间的影像数据资源,此模块资源需要联系技术支持人员进行分配  图 49 云平台订阅服务 详情：点击操作列详情按钮，可查看服务的基本信息，以及在地图上的展示效果，操作步骤和【无人机影像服务】一致。  图 50 订阅服务详情 自定义地图服务：可添加自定义服务或者添加第三方服务，可对已有服务进行查询。  图 51 自定义地图服务 1、添加自定义服务：点击右上角【添加自定义服务】，输入服务类型、服务名称等信息，也可以添加自定义参数，点击确定，服务添加成功。  图 52 添加自定义服务 2、添加第三方服务：点击右上角【添加第三方服务】，勾选需要的服务，点击确定，即可添加成功。  图 53 添加第三方服务 #### 审核与授权 数据权限：可按组织、用户展示数据，对各个模块的数据的目录管理、数据查看、数据导出权限进行管理。  图 54 审核与授权 1、按组织：例如勾选某个组织机构下的【目录管理】权限，那么该组织机构下的用户以及组织机构就都有目录管理的权限了。  图 55 按组织管理 1. 按用户：可以单独勾选某个用户下的【目录管理】、【数据查看】、【数据导出】权限。  图 56 按用户管理 对外共享：可新建或者删除对外共享服务。 步骤一：创建对接方，输入对接方名称、授权过期时间、验签有效期。  图 57 对外共享 步骤二：创建完对接方之后，点击操作列的[服务列表]按钮，弹出服务列表管理窗口。  图 58 服务列表管理 步骤三：点击[添加服务]按钮，弹出数据服务列表后，选择需要分享的服务，点击右侧的[添加]按钮。  图 59 添加服务 步骤四：将列表中服务地址和对接方的服务访问密钥提供给开发。  图 60 密钥  图 61 服务地址 步骤五：地图服务访问集成流程 1）开发人员将地图服务分享地址进行保存，访问时通过前端动态填充zxy参数进行访问 2）地图服务访问时请求头中需要携带token 请求头：{"authorization":"token"} 以下是token获取接口说明：  #### 字典管理 数据字典管理：可查询、新建、编辑或删除字典域。  图 62 字典管理 1. 新建资源数据字典，可【查看字典域】、【新建字典域】、【编辑字典项】、【删除字典域】、【删除字典表】。 新建资源数据字典：新建点击右上角按钮【新建字典表】，选择资源数据字典、输入表名称、表别名，点击【创建】，字典表创建成功。  图 63 新建资源数据字典 查看字典域：点击【查看字典域】，可以查看当前字典的所有字典域。  图 64 点击查看字典域  图 65 现有资源字典域 新建字典域：点击【新建字典域】，输入字典域名称，点击【帮助】可查看字典项书写方式以及预览效果，输入字典项，点击【确定】。  图 66 新建字典域 编辑字典项：点击【编辑字典项】，可在编辑框中修改字典项，修改完成后点击【确定】。  图 67 编辑字典项 删除字典域：点击【删除字典域】，点击【确定】，字典域删除成功。  图 68 删除字典域 删除字典表：返回上一级到数据字典管理首页，点击【删除字典表】，点击【确定】，可删除该字典表。  图 69 删除字典表 1. 新建政区数据字典，可【编辑字典表】、【删除字典表】。 新建政区数据字典：点击右上角按钮【新建字典表】，选择政区数据字典、输入表名称、表别名、参考表、根政区，点击【创建】，字典表创建成功。  图 70 新建资源数据字典 编辑字典表：点击【编辑字典表】，弹出编辑弹框。  图 71 编辑字典表 添加下级政区：选中一个政区字典项，点击右上角【添加下级政区】，输入政区名称以及政区编码，点击【确定】，添加政区成功。  图 72 添加下级政区 添加同级级政区：选中一个政区字典项，点击右上角【添加同级政区】，输入政区名称以及政区编码，点击【确定】，添加政区成功。  图 73 添加同级政区 编辑：选中一个政区字典项，点击【编辑】，可修改政区名称以及政区编码，点击【确定】，编辑完成。  图 74 编辑 删除：选中一个政区字典项，点击【删除】，点击【确定】，字典项删除成功。  图 75 删除 删除字典表：点击【删除字典表】，点击【确定】，字典表删除成功。  图 76 删除字典表 #### 传输与任务 传输中心：可上传、删除、查询传输任务。主要是矢量文件(shp,zdb,gdb)和影像文件(tif,idx),文件管理,使用的话需要到数据库和遥感影像模块中进行入库操作并选择对应文件。 1、上传：点击【数据上传】-【文件上传】，选择需要上传的文件，点击【确定】。  图 77 上传文件 2、查询：可以根据文件名称和时间，查询文件。点击【重置】可重置搜索条件。  图 78 查询 3、删除：点击删除，将该影像文件删除。  图 79 删除 任务中心：可查看导入导出任务状态，根据条件进行查询，查看任务日志、说明、删除任务。  图 80 任务中心 1、查询：可以根据任务类型、任务状态、创建时间、任务名称，查询任务，点击【重置】可以重置搜索条件。  图 81 查询 2、日志：点击日志按钮，查看任务日志情况。  图 82 日志 3、说明：点击说明按钮，查看任务进度情况。  图 83 说明 4、移除：点击操作列删除按钮，点击【确定】，任务移除成功。  图 84 移除 ### 我的数据 在我的数据模块，可添加已有图层，配合地图影像查看具体数据。  图 85 我的数据 右下角工具介绍 点击，可取消当前选择图斑数据； 点击，指北针，纠正地图视角； 点击，可切换地图2D或者3D展示效果； 点击，可全屏展示页面； 点击，可输入度分秒、经纬度或者平面坐标，将地图定位到某一位置； 蓝色图标，展示地图显示级别； 点击，可选择页面所用底图，控制是否展示路网、地形等。 ## 创建工作空间 点击右上角按钮【新增工作空间】，输入名称、编码、类型等必填信息，在右侧可进行个性化配置，可以选择不同的模板，模板的图片也可以进行替换，此配置功能需要联系技术支持人员进行设置。  图 86 创建工作空间 ## 创建应用 创建应用有三种方式，分为主页面创建应用，页面右上角创建应用以及在管理中的新建应用。 第一种：创建应用  图 87 创建一个新的应用 这里的创建应用为当前工作空间不存在应用时展示按钮。 第一步：登录有创建应用权限账号(带有赋予门户-通用应用与应用管理)，点击【创建应用】。 第二步：输入应用名称，添加应用描述。 第三步：添加工作范围，可添加应用logo。 第四步：点击【确定】，应用创建成功，点击应用就可以进入主界面了。 第二种：创建应用  图 88 创建应用 第一步：登录有创建应用权限账号，点击【创建应用】。 第二步：输入应用名称，添加应用描述。 第三步：添加工作范围，可添加应用logo。 第四步：点击【确定】，应用创建成功，点击应用就可以进入主界面了。 第三种：管理中的新建应用  图 89 管理下创建应用 第一步：登录有创建应用权限账号，点击【新建应用】。 第二步：输入应用名称，添加应用描述。 第三步：添加工作范围，可添加应用logo。 第四步：点击【确定】，应用创建成功，点击应用就可以进入主界面了。 ## 应用模式 应用模式为林草数据采集云的一个功能，在该模式下，管理员可以配置操作图层的基本属性并且配置移动端APP，由于该模式下主要操作的人员为管理人员，也可以称为管理模式。 ### 管理模式 点击标题栏【应用管理】，进入管理模式。进入该管理模式下，可对图层组中的图层进行配置操作，在应用管理模式下，可以创建目录、添加图层、APP配置、应用模块配置（复制到配置、常用工具配置、编辑工具配置、审核权限配置、表单配置、其他配置）。应用管理模式给平台管理人员提供基本的配置，方便普通用户操作。  图 90 应用管理模式 #### 创建目录 在应用管理模式下，创建目录可以来区分各个时期操作的情况，也可区分业务数据与影像数据，在目录下可直接添加图层。  图 91 创建目录 #### 创建图层 点击【创建图层】按钮，进入数据创建界面，选择想要添加的图层即可。  图 92 创建图层 #### 图层设置 上移 将图层上移一个位置，选中拖拽图层，移动到上一个位置。 下移 将图层下移一个位置，选中拖拽图层，移动到下一个位置。 数据添加到目录下 选中要添加的数据，移动到目标目录下，图层向右边移动，图层会添加到该目录下。 数据从目录中移出 选中要移出的数据，移出目标目录，图层向左边移动，图层会移出该目录。 #### 图标设置 可以设置图层的【图标显示】，有单态和色块两种模式，如下图所示：  图 93 图标设置 点击【选择】可以设置图标样式，选择后点击【确定】即可，色块设置与图标设置操作相同，更改图标后，在图层前面的图标会产生变化。 #### 图层属性 点击图层的【图层属性】可以设置图层的名称，透明度和高级设置。 图层名称：修改图层显示的名称。 显示级别：可以控制当前图层在浏览界面中的显示级别。 透明度：可以设置图层渲染的透明程度。 高级设置：可以设置图层是否可查询、可选择、可编辑、可吸附。  图 94 图层属性 #### 字段显示设置 可以对属性表，点查，属性编辑，查询界面的字段顺序和显示数量做设置，更改完整字段与简要字段，以及调整字段顺序和显示数量，在相应表单产生变化。  图 95 字段显示设置 点查字段设置：可以设置简要模式和完整模式下字段显示数量和顺序。 选择需要显示的字段，勾选复选框，点击【>】按钮进行添加。 其他字段设置与点查字段设置相同。  图 96 字段显示设置调整 #### 创建同级目录前或后 在图层添加同级目录。  图 97 创建同级目录 #### 移除 将当前图层移除图层组。  图 98 移除图层 #### 应用模块配置 第一步：可以通过勾选或者取消勾选，来控制显示或者不显示该模块。  图 99 应用模块配置 第二步：复制到可以通过json语句来配置，语句输入方框内即可。  图 100 复制到配置 第三步：可以通过拖拽或者选择，来控制页面的常用工具的展示。 图 101 常用工具配置 第四步：可以通过拖拽或者选择，来控制页面的编辑工具的展示。 图 102 编辑工具配置 第五步：可以配置数据的详情、编辑等表单的展示方式，可以选择布局式表单或者列表表单。  图 103 表单配置 布局式表单，根据设置的列数，数据编辑等详情框展示相应的效果（列数最大设置4，最小设置1），下图是列数设置为3的效果  图 104 布局式表单 设置为列表表单后，数据详情等展示为列表效果，如图  图 105 列表表单 第六步：可以配置一开始进入系统之后默认工具是点查工具或者是选择工具。  图 106 其他配置 第七步：可设置云标记是否按照工作范围过滤。  图 107 云标记配置 ### 工作模式 步骤1：登录后，系统主界面如下图:  图 108 系统主界面 功能区域介绍： 左侧数据面板：树状列表主要包含专题信息、工作范围、影像数据、业务数据。 标题工具栏：标题工具栏显示质检、查询、分析、统计与应用管理功能、手机版下载。 工具栏：工具栏包含：浏览、选择、编辑、点查、卷帘、坐标定位、全屏与常用工具。 地图浏览：地图浮动的放大、缩小、级别。 审图号：审图号是国家针对公开发布的地图审核通过之后编发的号，下框包含开发公司、坐标系、经纬度、刷新地图。 坐标系提供了经纬度与平面坐标的转化。  图 109 坐标系 地图工作区：地图展示区展示操作过程中地图数据。 ## 成员管理 点击按钮切换成员管理模块，可操作该管理模块的人员有需要赋予该模块操作权限。如下图所示：  图 110 成员 第一步：点击按钮可以查看用户信息。 第二步：点击按钮可以修改用户的模块权限和工作范围。 注意：如果当前登录账号修改了本人的工作范围权限，则只能在权限范围内修改工作范围。 第三步：点击可以移除当前成员，即成员不在有该系统的权限。 ## 数据管理 添加参考图层分为四种添加方式：数据资源、我的电脑、我的网盘。 1、添加图层（包含之前创建的数据和导入的数据） 第一步：数据资源添加，点击【添加参考图层】，在弹出对话框中选择需要添加的图层，点击按钮，可以将图层添加到图层组中。  图 111 添加图层 也可以通过服务名称和服务标签、显示顺序进行服务数据过滤查询。 第二步：可以通过选择【我的电脑】对应位置的数据进行数据添加。  图 112 我的电脑导入数据 选择需要添加的数据，点击【添加数据到地图】即可添加对应数据。 第三步：点击【上传数据】，选择shp数据，可以拖拽或者点击选择，设置图层名称和图层颜色，可以添加对应备注，点击【确定】即可导入数据。  图 113 导入shp数据 导入的数据会在【我的网盘】中显示，如下图所示：  图 114 添加到我的网盘 点击按钮即可将图层添加到图层组。 点击按钮可以删除对应的图层。 ## APP配置 APP配置之后可在移动端登录操作，请您在应用管理模式下配置APP，在web端创建的图层，进行高级配置，在移动端下发后，在移动端创建图斑可以自动获取行政区域以及面积字段，移动端通过数据上传操作，同步在web端，点击web端界面右下角刷新，可在属性表及图层展示界面看到图斑变化效果。 如果您在APP配置中未显示按用户政区权限，可在应用模式下点击图层的属性配置页面设置数据权限规则设置。  图 115 APP配置 ## 栅格配图 林草数据采集云提供栅格配图功能，影像数据可以为外部导入的无人机数据以及其他种类影像数据。上传影像数据类型包括.tif.tiff.img三种影像数据。栅格配图提供多种可视化渲染方式包括，单波段插值，单波段唯一值，单波段分段，多波段RGB合成。栅格配图的使用能让用户更方便查看不同位置不同波段展示效果。本部分的具体操作如下， 1. 登录林草数据采集云账号，进入主界面，选择用户工作空间，点击门户中数据中心按钮，进入管理后端界面。  图 116 进入后台管理 1. 在数据中心点击数据上传，选择需要上传的影像，点击确定。  图 117 上传影像数据 1. 点击确定按钮可以查看右侧上传进度。  图 118 提示弹框 1. 上传完成的影像数据会展示在影像数据列表，右侧上传状态也会展示为完成。  图 119 影像上传完成后状态 1. 在数据中心-遥感影像中，点击导入影像，选择影像文件，建议勾选创建金字塔，这样会加快影像服务预览速度，输入名称，点击确定，导入详情可在任务中心查看。  图 120 导入影像  图 121 导入完成 1. 点击影像数据后面的详情，点击地图，可查看配图效果。点击数据可以对数据定位、编辑以及删除。（管理后端保存的效果会同步到应用端展示）  图 122 影像效果下详情查看  图 123 地图展示 1. 在管理后端添加配置完成影像服务资源过后，我们在应用端查看影像配图展示效果。点击应用管理按钮，进入应用管理模式，在应用管理模式下添加影像数据。点击添加图层，选择需要添加的影像数据，点击添加即可添加成功。  图 124 应用端添加影像及底图数据 1. 可在数据中心-遥感影像中进行可视化配图。点击遥感影像-详情-地图-可视化配图，可编辑波段。  图 125 可视化配置  图 126 效果展示 1. 可视化配图中可修改渲染类型，三种波段展示顺序，拉伸方式，查看展示效果，影像数据可以勾选祛黑边查看影像。以渲染类型多波段RGB真彩色最值为例查看应用展示效果。 图 127 真彩色影像展示效果 # 应用使用 应用管理员在云平台进行配置过后，普通用户就可以完成对已有图层数据的操作，具体包括地图浏览、数据编辑、数据查询、数据分析以及数据统计。本部分为普通用户的具体操作。 ## 地图浏览 ### 地图浏览 点击【浏览】按钮，鼠标变为手形态，在地图范围按住鼠标左键拖动，移动当前视图位置。 点击常用工具栏中的上一视图，下一视图，可以实现地图视图的切换 可通过滚动鼠标滚轮实现地图放大与缩小。  图 128 地图浏览 ### 选择 步骤1：点击工具栏【选择】按钮，弹出选择工具栏  图 129 选择 步骤2：设置需要选择的图层，默认自由选择，可选择任意图层。  图 130 选择图层 步骤3：在地图区域点击一个图形，图形边界变红则表示被选中，按住ctrl键可以选择多个图形。  图 131 多选图斑 步骤4：查看选择集信息  图 132 选择集信息 步骤5：点击按钮可以加载当前被选中的图形的属性表，如下图所示：  图 133 选择集属性表 步骤6：清除选择，点击按钮，地图区域被选中要素取消选中状态。 ### 图层树展示 点击左上角图层按钮，展示图层树，在上方可以搜索图层名称进行查询，可以对文件夹进行勾选或者取消勾选，能够一键显隐文件夹里的图层。退出系统下次再进来可以记录上一次的显隐状态。  ## 数据编辑 ### 创建 该功能用于创建目标图斑。 步骤1：创建目标图斑之前确保已经打开业务数据图层：  图 134 打开编辑 步骤2：点击右侧工具栏【编辑】按钮，在弹出编辑工具栏，选择创建按钮，系统弹出创建对话框如下图：  图 135 编辑与创建 步骤3：在创建工具栏中选择需要创建的图层，选择创建方式。 鼠标落点采集，通过点击绘制节点进行图形创建。  图 136 鼠标落点采集 手绘创建，按住鼠标左键拖动，绘制连续曲线。  图 137 手绘采集 在实际工作过程中，往往使用落点创建与手绘创建组合起来使用，目前支持落点创建后进行手绘创建，具体操作方法如下， 步骤1：打开【编辑】，点击【创建】，选择要创建的图层，点击【落点创建】。 步骤2：在图上落点绘制，可以在吸附设置中选择【智能追踪】，也可使用智能追踪快捷方式，点击英文状态下键盘的字母【t】切换为智能追踪。 步骤3：持续按下英文状态下键盘的【shift】，切换为手绘创建，可手绘创建。 点缓冲，在地图上点击鼠标，系统弹出设置缓冲面积和缓冲方式对话框，设置后点击完成自动以该点为圆心创建一个图斑。  图 138 点缓冲 线缓冲，在地图上点击鼠标绘制一条线，系统弹出设置缓冲方向，距离和端点样式对话框，设置后点击完成自动创建一个图斑。  图 139 线缓冲 面缓冲，在地图上点击鼠标绘制一个面图形，系统弹出设置缓冲距离和端点样式对话框，设置后点击完成自动创建一个图斑。  图 140 面缓冲 步骤4：绘制完变化图斑之后系统自动弹出属性信息界面，属性信息自动获取政区、位置和绘制人信息，如图，点击保存可以在编辑中重新编辑属性字段，点击提交以后，审核人员可以审核图斑。  图 141 图斑属性 步骤5：录入属性信息之后点击【保存】按钮完成变化图斑绘制，绘制完成如下图：  图 142 创建图斑成功 其他功能： 撤销：在绘制过程中，点击撤销按钮，可以撤销最后一步节点。 恢复：在绘制过程中，点击恢复按钮，可以恢复撤销的节点。 清除：在绘制过程中，点击清除按钮，可以清除绘制线。 XY创建点：在绘制过程中，点击XY创建点按钮，可以根据经纬度定位绘制。 取消：取消绘制。 完成：完成绘制。 ### 属性录入 可以对已经存在的图形数据录入属性信息。 步骤1：选择一个需要录入属性的图形，点击【属性录入】，系统弹出属性录入对话框：  图 143 属性 步骤2：填写对应属性信息后，点击保存即可。 ### 修边 变化图斑边界修改。 步骤1：点击【选择】按钮，在地图上选择变化图斑，处于选中状态变化图斑红色高亮显示，如下图：  图 144 修边 步骤2：点击编辑菜单栏【修边】按钮； 步骤3：当光标变成十字后，重新沿边界划条线进行修改，双击结束，修边的具体操作为： 图形向内修边：由图形外侧穿过图形内测，再由图形内测穿出图形，双击结束。 图形向外修边：由图形内侧穿过图形外测，再由图形外测穿入图形，双击结束。 步骤4：面要素自动按照修改后的边界，进行相邻面拓扑。 ### 线分割 对选中的变化图斑进行线分割。 步骤1：点击【选择】按钮，在地图上选择变化图斑，处于选中状态变化图斑红色高亮显示； 步骤2：点击编辑菜单中的【分割】按钮。 步骤3：在要分割的要素上画线，使其穿越该要素，要素将被分割，如下图：  图 145 分割图斑 ### 挖洞 对选中的变化图斑要素进行面分割。挖洞后，中间区域为空，无图形，无面积。 步骤1：点击【选择】按钮，在地图上选择变化图斑，处于选中状态变化图斑红色高亮显示； 步骤2：点击编辑菜单栏【挖洞】按钮。 步骤3：在要分割的要素上画多边形，双击结束，要素将被挖洞，如下图：  图 146 挖洞 ### 合并 该功能可以使相邻的两个图斑合并为一个图斑。 步骤1：用选择工具按住Ctrl键同时点击变化图斑选择两个相邻的要素。  图 147 选中图斑 步骤2：点击编辑菜单栏【合并】按钮，弹出选择目标要素框，选择一个作为目标要素进行合并。如下图：  图 148 选择目标要素框 步骤3：合并完成。如下图：  图 149 合并成功 ### 删除 删除变化图斑。 注意：删除的图斑无法恢复，请慎重操作。 步骤1：点击【选择】按钮，在地图上选择变化图斑，处于选中状态的变化图斑红色高亮显示； 步骤2：点击编辑菜单栏【删除】按钮，系统将选择图斑删除。 ### 吸附设置 设置吸附功能 点击编辑菜单栏【吸附设置】按钮，系统弹出设置对话框  图 150 吸附设置 节点捕捉：开启后，在绘制图形时只能捕捉到图形节点如下图：  图 151 节点捕捉 线上捕捉：开启线上捕捉后，在绘制图形时，可以捕捉图形线上任意节点如下图：  图 152 线上捕捉 智能捕捉：开启智能捕捉时，可以延捕捉节点直接绘制图形线如下图所示：  图 153 智能捕捉 捕捉开启/关闭：点击该按钮可以设置捕捉功能是否开启。 捕捉模式：默认为自由模式，即当前已勾选显示的图层皆可以进行捕捉，也可以点击下拉三角设置可捕捉的图层。  图 154 捕捉模式 在实际业务操作过程中，可以组合节点捕捉、线上捕捉以及智能追踪，方便绘制图斑操作。 ### 撤销 撤销提供查看要素以及撤销要素。 点击编辑菜单栏中的撤销。 撤销只能撤销最近的操作，最多撤销十步。  图 155 撤销  图 156 撤销界面 ### 属性复制 在创建的图斑中存在带有相同属性的图斑，可通过属性复制，对相同字段粘贴到新的图斑中。  图 157 属性复制 1.点击【选择】，点击地图上的变化图斑，处于选中的变化图斑红色高亮显示。 2.点击编辑菜单栏中的【属性复制】，弹出【属性复制】框。  图 158 属性复制表单 3.选择需要粘贴的新图斑，此时【属性粘贴】按钮可选，点击【属性粘贴】按钮，弹出【属性粘贴】框。 4.在【属性粘贴】框中选择粘贴目标图层，点击【自动匹配同名字段】，选择需要粘贴的同名字段，点击【确定粘贴】，在属性表可查看新图斑中同名字段被粘贴过来。  图 159 属性粘贴表单 ### 选中分割 使用选中的要素将当前编辑图层中的要素进行分割。 步骤1：选择分割要素，例：选择林地小班 步骤2：单击【选中分割】，在弹出对话框中选择需要分割的目标图层，例如小班面，点击确定，选中分割用于至少两个创建图层。  图 160 选中分割 ### 选择更新 选中要素更新适用于面要素的跨图层更新。 步骤1：选择一个更新要素。 步骤2：单击【选择更新】，在弹出的对话框中选择目标图层，点击确定即可。  图 161 选择面更新 ### 面分割 对选中的图斑进行面分割。 步骤1：点击【选择】按钮，在地图上选择变化图斑，处于选中状态变化图斑红色高亮显示。 步骤2：点击编辑菜单中的【面分割】按钮。 步骤3：在要分割的要素上画面，要素将被分割，如下图：  图 162 面分割 ### 复制到 将图形进行跨图层复制。 步骤1：点击【选择】按钮，在地图上选择图斑，处于选中状态变化图斑红色高亮显示； 步骤2：点击编辑菜单中的【复制到】按钮。 步骤3：在弹出对话框中选择复制的目标图层，点击确定即可。这里的复制到提供复制到的目标图层与复制要素的同时复制指定字段的属性，用户可根据业务的需求勾选相应目标字段。  图 163 复制到界面 ## 查询 ### 查询 步骤1：点击菜单栏【查询】，显示查询工具对话框如下图所示：  图 164 查询 步骤2：点击下拉菜单，选择一个需要查询的图层：  图 165 选择查询图层 步骤3：点击【选择筛选字段】，选择需要设置查询条件的字段：  图 166 设置查询字段 步骤4：设置筛选字段的字段值：  图 167 设置查询值 步骤5：点击【查询】，即可通过设置的条件进行查询，查询结果以属性表形式展示。 ### 点查 该功能用于查询地图上图形的属性信息。 步骤1：点击点查按钮，鼠标在地图屏幕上点击要查询的要素，弹出详情对话框。  图 168 点查属性 步骤2：在下拉列表中选择要查看的图层。 步骤3：可通过点击【详情】按钮，切换要显示图形的属性信息。 ## 工具 ### 卷帘 功能说明：对比两期影像数据。 步骤1：点击【卷帘】工具，系统弹出卷帘工具：  图 169 卷帘 步骤2：点击需要对比的影像（可以对影像名称进行搜索）。  图 170 卷帘 步骤3：将鼠标放置在地图上方，点击地图上方关闭按钮退出卷帘模式。  图 171 退出卷帘 ### 书签 添加书签和图书的书签功能类似，创建书签后，书签会记录下书签指定的坐标位置和当前层级信息，下次点击书签，可以快速定位返回到此位置，方便后续查看。 步骤1：点击页面右侧【书签】，如下图：  图 172 书签 步骤2：在地图上需要添加书签的地方点击鼠标左键进行标记，右键或按Esc键取消添加书签操作，左键单击后系统弹出添加书签对话框。  图 173 保存书签 步骤3：输入书签名称，点击保存按钮，当前添加的书签保存到书签列表中。 ### 书签管理器 查看保存的所有书签信息。 步骤1：点击【书签管理器】，可以查看所有书签信息，点击书签信息可以进行地图定位，点击删除按钮可删除对应的书签。  图 174 书签管理器 ### 测量 线测量：点击页面右侧【线测量】，在地图上点击鼠标左键绘制一条线，可以测量线的长度。  图 175 线测量 面测量：点击【面测量】，在地图上单击开始绘制面，系统根据绘制范围自动计算出面积值，双击结束。  图 176 面测量 ### 坐标定位 步骤1：点击页面右侧【定位】，选择定位方式：度分秒、经纬度、平面坐标，输入值后，点击【定位】，直接定位到指定区域。  图 177 坐标定位 ### 全屏 全屏显示地图区域。 步骤1：点击【全屏】按钮，系统全屏显示地图区域。  图 178 全屏 步骤2：按Esc按钮可退出全屏，或者再次点击地图上的【全屏】按钮也可以退出全屏。 ### 网格管理器 辅助工具，通过县打网格方式进行样本采集，可标记已采集完成的区域，避免重复查看地图。 步骤1：点击工具栏，选择其他工具中的网格管理器  图 179 网格管理器 步骤2：点击创建网格，显示创建网格操作框。  图 180 创建网格 步骤3：选择该显示影像级别下的创建范围和网格尺寸。  图 181 选择范围与浏览 步骤4：点击【网格预览】可查看到选择区域的网格，可以对网格进行放大逐个网格样本采集。  图 182 网格浏览效果 ### 云标记 辅助工具，标记所需的点线面状况，具体为定位问题，解决问题。 步骤1：点击工具栏，选择其他工具中的【云标记】。  图 183 云标记 步骤2：点击【云标记】中的【标记点】，展示当前标记的图片，可以对标记点做出说明。  图 184 添加标记点 步骤3：点击【保存】后，可在地图查看到保存的标记点，点击这个云标记点，可以对标记点进行操作包括【解决】和【关闭】  图 185 查看标记效果 步骤4：点击【解决】后，会弹出解决输入框，备注解决说明，关闭和解决相同，在这里不做赘述。  图 186 解决标记点说明 步骤5：查看标记说明，同时也可以根据实际情况，进行激活或关闭。  图 187 查看标记点 ### 影像效果 辅助工具，调整色相，饱和度，明度，以改善影像目视质量或突出某种特征。 步骤1：点击工具栏，选择其他工具中的【影像效果】。  图 188 影像效果 步骤2：选择需要调整的影像，调整色相，饱和度，明度，查看页面展示效果。  图 189 调整后的影像效果 ### 三维 平台提供二维三维模式切换，相比于二维展示，三维展示效果可以从多方位多角度查看影像情况。三维模式下提供选择、点查、书签、定位、量测、绕点旋转、复位。其中选择、点查、书签、定位、量测在该模块中已有展示这里不做赘述。主要讲解绕点旋转以及复位。 步骤1：点击【二三维切换】图标，影像展示效果可以为二维展示、三维展示以及二维三维状态一起展示，以三维展示效果为例，点击【3D】,查看展示效果。  图 190 3D展示影像 步骤二：点击【底图】，打开底图中的【地形】。查看展示情况。  图 191 带地形影像展示效果 步骤3：点击【绕点旋转】，在影像上点击绕点位置，影像处于选装状态，再次点击【绕点旋转】，影像停止旋转。  图 192 绕点旋转 步骤4：点击【复位】，地图回到初始位置。  图 193 复位  图 194 地图复位 ## 质检 根据应用管理人员配置的质检规则，普通用户可以通过点击【质检】查看质检规则，发现未填写字段，完善图斑信息。 步骤1：点击【质检】，打开质检选择框。 步骤2：选择要质检的图层以及检查范围。 步骤3：点击【执行检查】，查看错误数量。 步骤4：存在错误数量时，点击错误数字，弹出质检图层属性表，可根据属性表查看未填写字段。  图 195 查看属性表未填写字段 ## 属性表 属性表为用户提供图斑的状态查看，其中包括详情、编辑、复制到、审核状态、筛选、排序、批量赋值、审核、以及更多中的分类汇总、自由统计、导出表格。 普通用户可以显示除审核外的按钮，属性表的查看可以方便用户定位问题以及处理。 ### 详情 属性表中的详情可以查看到图斑的基本属性。 步骤1：选择图层的属性表。 步骤2：勾选属性表中的图斑属性。 步骤3：点击【详情】，弹出图斑详情表。  图 196 属性表详情 ### 编辑 编辑操作为用户提供基本的属性录入，包括创建图斑时弹出录入以及审核图斑相关必填字段未填写时重新录入。点击【保存】，用户可以重新编辑，点击【提交】，审核用户可以进行图斑审核。 步骤1：选择图层的属性表。 步骤2：勾选属性表中的图斑属性。 步骤3：点击【编辑】，弹出图斑属性表。  图 197 图斑编辑 ### 复制到 这里的复制到和编辑栏中的复制到是相同的，这里不赘述了，详情请参考2.2.14复制到。 ### 审核状态 用户创建完图斑进行提交后，可以在审核状态栏查看审核的四种状态（通过、不通过、待审核、未提交），根据实际情况，查看任务完成进度。 步骤1：选择图层的属性表。 步骤2：点击审核状态勾选下拉字段，查看图斑的状态。  图 198 查看审核状态 ### 筛选 根据业务需求筛选相应图斑信息。 步骤1：选择图层的属性表。 步骤2：选择属性表中的【筛选】。  图 199 筛选 步骤3：勾选要筛选的字段点击【确定】。  图 200 查看筛选后效果 ### 排序 根据业务需求排序相应图斑信息。 步骤1：选择图层的属性表。 步骤2：点击【排序】，查看到排序界面。  图 201 排序 步骤3：设置排序字段，点击【确定】，查看到排序效果。  图 202 排序效果 ### 字段值计算 为满足实际业务需求字段值计算应运而生，不仅可以进行数值验证、文本验证，同样也可以进行日期验证以及从几何字段计算。字段值计算提供搜索，目标字段验证，可对选中图斑信息及列表图斑更新操作。 步骤1：选择图层的属性表。 步骤2：勾选需要字段值计算的图斑，点击【字段值计算】。  图 203 字段值计算 步骤3：在弹出的字段值计算框中，可根据函数关系输入【更新目标字段】，输入需要验证的目标字段值。点击【验证】查看语句检查是否成功。  图 204 字段值计算录入 步骤4：选择需要操作的图斑，点击执行。  图 205 查看更新效果 注意：当需要验证的目标字段值为日期类型时，填写格式为英文状态下的单引号，例如，’2023-04-25 13:50:10’。选择获取面积、长度、经纬度，可直接单击【从几何字段计算】中的函数列表获取。 ### 批量赋值 根据业务需求，部分图斑的字段单一填写比较麻烦，可以通过图斑勾选进行图斑字段批量赋值操作。 步骤1：选择图层的属性表。 步骤2：勾选需要赋值的图斑，点击【批量赋值】。  图 206 批量赋值 步骤3：选择要批量赋值的字段，点击【确定】。  图 207 批量赋值展示效果 ### 更多 更多中包括分类汇总、自由统计以及导出表格，更多中的操作为普通用户提供图斑汇总效果，内容清晰明了。 #### 分类汇总 步骤1：选择图层的属性表。 步骤2：点击【更多】中的【分类汇总】。 步骤3：填写统计条件汇总字段。  图 208 分类汇总 步骤4：查看汇总统计图表，图标提供最大化操作，查看效果也分为属性表、饼状图以及柱状图。  图 209 汇总统计图表 #### 自由统计 该功能可统计各个数据表里的数据，可参考2.6.10自由统计。 #### 导出表格 导出表格可以导出普通用户创建的所有图斑，也可导出对图斑数据进行筛选统计过后的图斑信息，点击【导出EXCEL】，当前报表以EXCEL的形式导出。 ### 自由统计 在实际业务需求中，往往需要做统计汇总数据，接下来为大家展示统计功能的操作。 步骤1：点击左上角按钮按钮，点击【创建新的统计】，弹出统计对话框，如下图：  图 210 自由统计 1.统计图层。 2.功能按钮：包括筛选，统计、导出和保存。 3.统计维度列表。 4.汇总指标列表。 5.表头设置。 6.统计结果展示。 步骤2：点击【筛选】，系统弹出属性筛选对话框，可以设置统计数据的条件。如：选择了省市县，则只统计设置的政区的数据。  图 211 筛选 步骤3：设置横向、纵向、汇总指标字段（可通过托拽页面左侧指标值进行设置），点击【统计】完成统计操作。  图 212 统计结果 步骤4：统计完成后，点击【导出EXCEL】，当前报表以EXCEL的形式导出。 步骤5：统计完成后，可将统计结果保存为预设方案。点击右上角【保存】，输入方案名称，可以勾选所有人可见，勾选后该应用内的所有人可见，不勾选则就仅自己可见。设置完成后点击保存，保存成功。  图 213 保存为预设 # 联系我们 公司地址：北京市石景山区中海大厦B座901-902室 公司网址：<http://www.forestar.com.cn> 公司邮箱：support@forestar.com.cn 技术支持电话：010-68212691-8817 销售电话：010-68212691（转8815、8812） 公司传真：010-68219182 投诉电话：010-68212691-8616
