在线制图用户手册

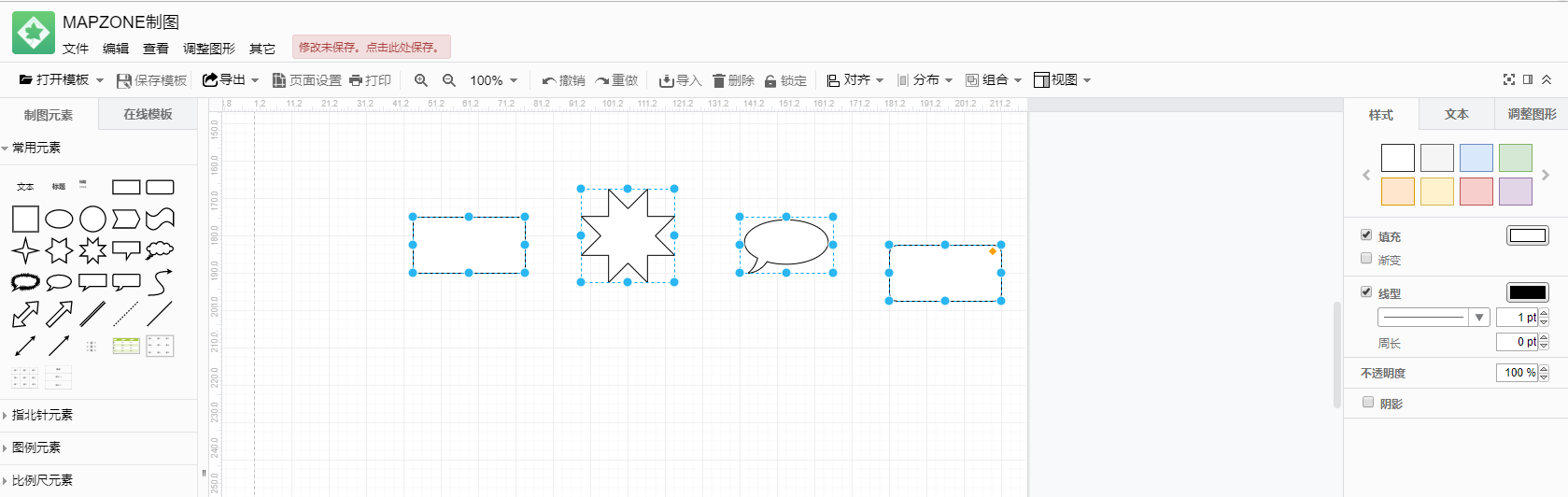

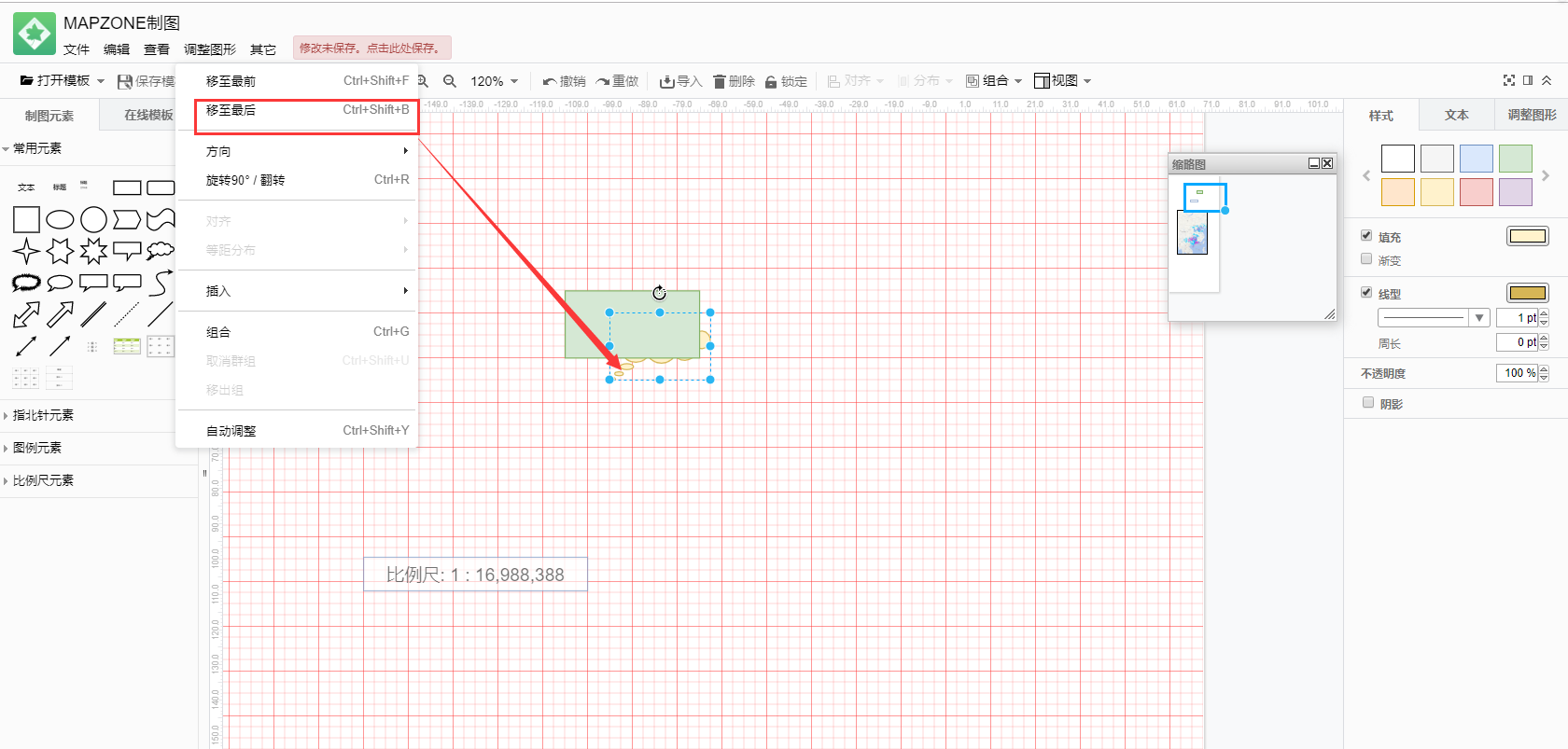

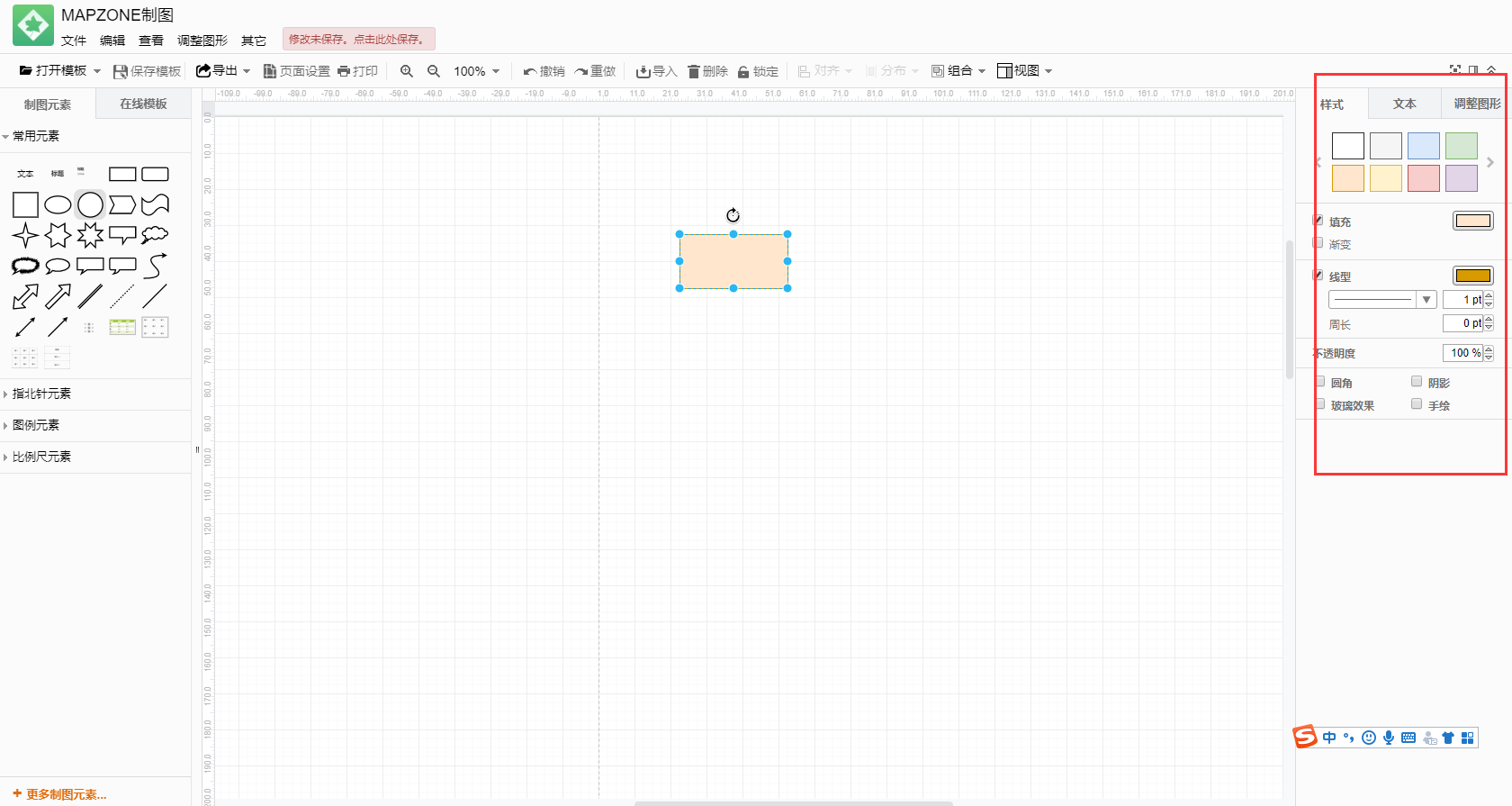

# 1 系统综述 在线制图是将桌面端的制图功能移植在web端使用。 # 2 制图功能 ## 2.1制图工具 ### 2.1.1打开模板 * **功能说明** 打开本地模板。 * **操作说明** 点击【打开模板】，弹出如下对话框，选择本地模板后，点击打开即可打开本地模板  图 1 ### 2.1.2保存模板 * **功能说明** 将在线制图的模板保存到本地。  图 2保存模板 ### 2.1.3导出 * **功能说明** 将制图成果导出为图片。 * **操作说明** 第一步：点击【导出】，弹出如下下拉框，选择导出的图片格式：  图 3选择图片格式 第二步：如选择图片格式为png，在图片设置窗口中设置图片基本属性，点击【导出】即可将图片导出。  图 4设置图片属性 ### 2.1.4页面设置 * **功能说明** 设置制图界面尺寸、背景、图片等。 * **操作说明** 第一步：点击【页面配置】，弹出如下对话框，更改页面属性信息，点击【应用】应用配置。  图 5页面配置 ### 2.1.5打印 * **功能说明** 用于将制图成果进行打印。 * **操作说明** 第一步：点击【打印】，弹出打印配置对话框，设置打印参数；  图 6打印 第二步：点击【取消】，取消配置；点击【预览】预览打印图片：  图 7预览 第三步：点击【打印】，连接打印机，开始打印。  图 8连接打印机 ### 2.1.6撤销/重做 * **功能说明** 进行撤销、返回的操作。 * **操作说明** 第一步：点击【撤销】，撤销至上一步操作； 第二步：若进行过撤销操作，点击【重做】，则返回至下一步操作状态。 ### 2.1.7导入 * **功能说明** 用于在画布中导入图片。 * **操作说明** 第一步：点击【导入】，弹出图片选择对话框，选择图片；  图 9选择图片 第二步：选择图片后，点击【打开】，将图片导入到画布中：  图 10导入完成 ### 2.1.8删除 * **功能说明** 用于删除所添加的元素、图片等数据。 * **操作说明** 第一步：选择一个想要删除的要素，点击【删除】，将该要素删除。 ### 2.1.9锁定 * **功能说明** 若某个要素已确定，不再进行修改，可使用锁定功能，将该要素锁定。防止在进行删除或编辑操作时误操作。 * **操作说明** 第一步：锁定：选择一个要素，点击【锁定】，锁定该要素。已锁定的要素不可进行修改。 第二步：解锁：选择一个已锁定的要素，再次点击【锁定】，可将该要素解锁。已解锁的要素可重新编辑修改。 ### 2.1.10对齐 * **功能说明** 将多个要素以其中一个要素为参考进行对齐设置。 * **操作说明** 第一步：按住Ctrl键选中两个以上的要素，如下图对其前的样式  图 11对齐前 第二步：点击【对齐】，系统提供左对齐、居中对齐、右对齐等多种对齐方式，  图 12选择对齐方式 第三步：选择其中一种对齐方式，如左对齐。对齐结果如下，系统将根据所选元素中，以最左边的元素为参考进行对齐。若选择的对齐方式为右对齐，则以最右侧的元素为参考进行对齐，以此类推。  图 13对齐后 ### 2.1.11分布 * **功能说明** 用于将多个元素进行水平、垂直的均匀分布，使每个要素间的距离相等，使用水平分布，则将多个元素进行水平分布，实现水平方向上，每个元素的间隔相等；使用垂直分布，则将多个元素进行垂直分布，实现垂直方向上，每个元素的间隔相等。 * **操作说明** 第一步：按住Ctrl键选择多个要素，如下图：  图 14水平分布前 第二步：点击【分布】，选择水平分布，分布效果如下图，每个元素间水平距离相等。  图 15水平分布后 ### 2.1.12组合 * **功能说明** 用于将多个元素进行组合，已组合的元素视为一个整体，在选中和移动时一起联动操作。已组合的元素可进行拆分，取消组合。 * **操作说明** 第一步：组合。按住Ctrl键选择多个元素，点击【组合】，将多个元素组合到一起；已组合的元素还可以选择其中一个元素进行小范围移动，在不移出组合框的情况下，随意移动到任意位置，仍视为该元素处于组合状态。  图 16组合完成 第二步：取消组合。选择一个已组合的元素组，点击取消组合，将元素组合状态取消：  图 17取消组合 第三步：移出组。在组合元素中，选择一个元素，点击【组合】--【移出组】，可将该元素移出组合状态：  图 18移出组 ### 2.1.13视图 * **功能说明** 用户打开缩略图、格式面板工具栏。 ## 2.2制图元素 ### 2.2.1常用元素 * **功能说明** 用于添加文本、标题、图框等常用元素。 * **操作说明** 第一步：在常用元素中，选择要添加的元素，单击鼠标左键将元素拖动到画布当中：  图 19常用元素添加 第二步：在画布中的元素可使用鼠标进行自由拖动，点击鼠标右键可进行‘复制’，‘剪切’，‘删除’等操作。  图 20鼠标右键操作 ### 2.2.2指北针元素 * **功能说明** 用于添加文本、标题、图框等常用元素。 * **操作说明** 第一步：在常用元素中，选择要添加的元素，单击鼠标左键将元素拖动到画布当中：  图 21常用元素添加 第二步：在画布中的元素可使用鼠标进行自由拖动，点击鼠标右键可进行‘复制’，‘剪切’，‘删除’等操作。  图 22鼠标右键操作 ### 2.2.3图例元素 * **功能说明** 用于添加文本、标题、图框等常用元素。 * **操作说明** 第一步：在常用元素中，选择要添加的元素，单击鼠标左键将元素拖动到画布当中：  图 23常用元素添加 第二步：在画布中的元素可使用鼠标进行自由拖动，点击鼠标右键可进行‘复制’，‘剪切’，‘删除’等操作。  图 24鼠标右键操作 ### 2.2.4比例尺元素 * **功能说明** 用于添加文本、标题、图框等常用元素。 * **操作说明** 第一步：在常用元素中，选择要添加的元素，单击鼠标左键将元素拖动到画布当中：  图 25常用元素添加 第二步：在画布中的元素可使用鼠标进行自由拖动，点击鼠标右键可进行‘复制’，‘剪切’，‘删除’等操作。  图 26鼠标右键操作 ### 2.2.5更多制图元素 * **功能说明** 添加更多类型的制图元素模块。 * **操作说明** 点击【更多制图元素】打开元素模块选择窗口，勾选要添加的制图元素模块点击应用即可：  图 27添加制图元素 ## 2.3在线模板 * **功能说明** 用于加载在线已经配置好的制图模板。 * **操作说明** 第一步：点击【在线模板】，切换至在线模板界面；  图 28在线模板 第二步，选择其中的一个在线模板，可选择在当前窗口打开或新建窗口打开：  图 29加载在线模板 ## 2.4格式面板 * **功能说明** 在系统右侧界面中是对所选元素的格式进行设置，根据所选元素的不同显示不同的格式面板设置如选择画布，则显示画布配置；选择元素，则显示元素配置。 ### 2.4.1样式 * **操作说明** 第一步：点击某个常用元素，右侧显示如下界面  图 30格式面板 第二步：点击【样式】切换至样式模块，在第一个板块中可以选择元素显示颜色，如下图：  图 31元素颜色 第三步：点击勾选【填充】选择制图元素颜色是否填充，可设置填充颜色。 第四步：勾选填充后，可以对填充方式选择渐变效果，可选择向上渐变、向下渐变等四种渐变模式，选择完成后，显示效果如下图：  图 32渐变 第五步：点击【线型】，可对元素边框进行线型设置，可以对线粗和线周长进行设置，设置效果如下图：  图 33线型 第六步：调整透明度大小可对元素透明程度进行控制；勾选【阴影】，可以设置元素是否存在阴影，如下图：  图 34透明度&阴影 ### 2.4.2文本 * **操作说明** 第一步：选择一个元素，点击【文本】切换至文本设置界面，如下图：  图 35文本设置 第二步：添加一个元素，在元素内双击，可进行制图文本输入，输入文字即可添加制图文本，如下图：  图 36添加制图文本 第三步：在第一板块中选择不同的图标按钮可设置对应的文本配置。 图标介绍： （1）：可依次对文本设置加重、斜体、下划线进行设置； （2）：将文本旋转90度； （3）：调整文字大小； （4）：可依次对文本进行置顶、垂直居中、置底配置。 第四步：在第二板块中，可对制图文本进行字体颜色、背景色、边框颜色、自动换行、已格式化文本的设置。  图 37文本设置 第五步：在第三个板块中，可对文本位置进行细微调整，如下图：  图 38文本间距调整 ### 2.4.3调整图形 * **操作说明** 第一步：添加一个或多个元素，点击【调整图形】切换至图形调整界面，如下图：  图 39调整图形 第二步：若添加了多个元素，可对元素的排放顺序进行调整，如点击【移至最前】或【移至最后】，可将选中元素进行置顶或置底的操作。 第三步：在第二板块中，可对元素的大小和位置进行设置：  图 40元素设置 第四步：在角度模块中，可设置元素角度，可对元素角度进行微调，或旋转90度：  图 41元素角度 第五步；在翻转模块中可以对元素位置进行设置； 第六步：旋转一个元素，点击【复制尺寸】，可复制当前所选元素的尺寸属性；选择另外一个元素，点击【应用尺寸】，可将刚才复制的元素尺寸复制到当前元素中。 ### 2.4.4图表 * **操作说明** 第一步：点击画布，可切换图表设置界面：  图 42图表 第二步：勾选【网格】，可对网格宽度、颜色进行设置：  图 43网格设置 第三步：点击【背景】，可对图表背景进行设置，可设置背景颜色或添加背景图片：  图 44背景设置 第四步：可对画布的页面尺寸、排列方向进行设置：  图 45图表设置 ## 2.5文件 ### 2.5.1新增 * **功能说明** 用于新增一个制图文件。 * **操作说明** 第一步：点击【文件】，弹出下拉列表：  图 46文件 第二步：点击【新增】，弹出制图文件命名窗口，输入名称后点击【创建】即可  图 47创建 ### 2.5.2从...打开 * **功能说明** 用于添加本地的制图文件。 * **操作说明** 第一步：点击【文件】，弹出下拉列表：  图 48文件 第二步：点击【从...打开】，查看本地制图文件，点击确定后即可加载：  图 49选择本地制图模板 ### 2.5.3重命名 * **功能说明** 将制图文件名重新命名。 ### 2.5.4从...导入 * **功能说明** 用于导入本地的制图文件。 * **操作说明** 第一步：点击【文件】，弹出下拉列表：  图 50文件 第二步：点击【从...导入】，查看本地制图文件，点击确定后即可加载：  图 51导入本地制图模板 ### 2.5.5导出为 * **功能说明** 用于将制图成果导出为图片。 * **操作说明** 第一步：点击【文件】，弹出下拉列表：  图 52文件 第二步：选择其中一种输出图片格式，弹出图片设置窗口，设置图片格式后点击【导出】即可输出图片：  图 53导出制图图片设置 ### 2.5.6页面设置 * **功能说明** 设置制图界面尺寸、背景、图片等。 * **操作说明** 第一步：点击【页面配置】，弹出如下对话框，更改页面属性信息，点击【应用】应用配置。  图 54页面配置 ### 2.5.7打印 * **功能说明** 用于将制图成果进行打印。 * **操作说明** 第一步：点击【打印】，弹出打印配置对话框，设置打印参数；  图 55打印 第二步：点击【取消】，取消配置；点击【预览】预览打印图片：  图 56预览 第三步：点击【打印】，连接打印机，开始打印。  图 57连接打印机 ## 2.6编辑 ### 2.6.1取消操作 * **功能说明** 进行撤销、返回的操作。 * **操作说明** 第一步：点击【取消操作】，撤销至上一步操作； 第二步：若进行过撤销操作，点击【重做】，则返回至下一步操作状态。 ### 2.6.2重做 * **功能说明** 进行撤销、返回的操作。 * **操作说明** 第一步：点击【取消操作】，撤销至上一步操作； 第二步：若进行过撤销操作，点击【重做】，则返回至下一步操作状态。 ### 2.6.3剪切 * **功能说明** 选中元素或图片，将其剪切到剪切板上。 ### 2.6.4复制 * **功能说明** 选中元素或图片，将其复制到剪切板上。 ### 2.6.5粘贴 * **功能说明** 将剪切板上的元素或图片复制到指定位置。 ### 2.6.6删除 * **功能说明** 将选中的元素或图片删除。 ### 2.6.7副本 * **功能说明** 将所选中的元素或图片复制一个副本到画布当中，效果如下图：  图 58副本 ### 2.6.8查找 * **功能说明** 查找功能可通过输入名称查找对应功能按钮。 * **操作说明** 第一步：点击【编辑】--【查找】，弹出如下对话框，在对话框中输入功能名称，点击【查找】即可进行查询。  图 59查找 ### 2.6.9编辑 * **功能说明** 对选中的元素进行文本编辑，编辑的文本内容视为与目标元素一体，移动、删除等操作时跟随元素一起同步。 * **操作说明** 第一步：选择一个元素，点击【编辑】，在元素下方可进行文本编辑，同时可对输入的文字进行文本设置  图 60编辑 ### 2.6.10全选 * **功能说明** 全选当前制图画布中所有元素。  图 61全选 ### 2.6.11全不选 * **功能说明** 取消当前制图画布中所有元素的选中状态。 ### 2.6.12加锁/解锁 * **功能说明** 若某个要素已确定，不再进行修改，可使用锁定功能，将该要素锁定。防止在进行删除或编辑操作时误操作。 * **操作说明** 第一步：锁定：选择一个要素，点击【锁定】，锁定该要素。已锁定的要素不可进行修改。 第二步：解锁：选择一个已锁定的要素，再次点击【锁定】，可将该要素解锁。已解锁的要素可重新编辑修改。 ## 2.7查看 ### 2.7.1格式面板 * **功能说明** 若勾选格式面板，则在右侧展示格式面板配置项。 ### 2.7.2缩略图 * **功能说明** 在界面右侧位置显示制图成果的缩略图，可进行总体浏览。  图 62缩略图 ### 2.7.3形状 * **功能说明** 打开查看更多元素，可添加更多类型的制图元素模块。 * **操作说明** 点击【查看】打开元素模块选择窗口，勾选要添加的制图元素模块点击应用即可：  图 63查看 ### 2.7.4单位 * **功能说明** 设置画布边线尺寸单位。  图 64单位设置 ### 2.7.5滚动条 * **功能说明** 勾选状态下，将显示画布滚动条。可通过按住鼠标右键进行拖动画布。 ### 2.7.6标尺 * **功能说明** 勾选状态下，将显示画布标尺。 ### 2.7.7网格 * **功能说明** 勾选状态下，显示画布网格。  图 65网格显示 ### 2.7.8参考线 * **功能说明** 勾选状态下，显示画布参考线。 ### 2.7.9阴影 * **功能说明** 勾选状态下，显示画布阴影。 ### 2.7.10重置视图 * **功能说明** 将当前视图的设置状态重置。 ### 2.7.11放大/缩小 * **功能说明** 将画布的进行放大或缩小。 * **操作说明** 第一步：点击【放大】，将画布放大，图形放大，可视范围缩小。 第二步：点击【缩小】，将画布缩小，图形缩小，可视范围放大。 ## 2.8调整图形 ### 2.8.1移至最前 * **功能说明** 将选中的多个元素中，其中一个元素的排放顺序移至最前面，优先展示。 * **操作说明** 第一步：选择一个元素，点击【调整图形】--【移至最前】，将所选要素移至最前，效果如下图：  图 66移至最前 ### 2.8.2移至最后 * **功能说明** 将选中的多个元素中，其中一个元素的排放顺序移至最后面，最后展示。 * **操作说明** 第一步：选择一个元素，点击【调整图形】--【移至最后】，将所选要素移至最后，效果如下图：  图 67移至最后 ### 2.8.3方向 * **功能说明** 对选中的要素进行方向的调整，可调整为水平翻转、垂直翻转和旋转。 * **操作说明** 第一步：选择一个元素，点击【调整图形】--【方向】，选择其中一种旋转方式，如垂直翻转，即可进行图形翻转，效果如下图：  图 68垂直翻转 ### 2.8.4旋转90度/翻转 * **功能说明** 对选中的要素进行方向的调整，将元素旋转90度。 * **操作说明** 第一步：选择一个元素，点击【调整图形】--【旋转90度】，即可进行图形翻转，效果如下图：  图 69旋转90度 ### 2.8.5对齐 * **功能说明** 将多个要素以其中一个要素为参考进行对齐设置。 * **操作说明** 第一步：按住Ctrl键选中两个以上的要素，如下图对其前的样式  图 70对齐前 第二步：点击【调整图形】--【对齐】，系统提供左对齐、居中对齐、右对齐等多种对齐方式，  图 71选择对齐方式 第三步：选择其中一种对齐方式，如左对齐。对齐结果如下，系统将根据所选元素中，以最左边的元素为参考进行对齐。若选择的对齐方式为右对齐，则以最右侧的元素为参考进行对齐，以此类推。  图 72对齐后 ### 2.8.6等距分布 * **功能说明** 用于将多个元素进行水平、垂直的均匀分布，使每个要素间的距离相等，使用水平分布，则将多个元素进行水平分布，实现水平方向上，每个元素的间隔相等；使用垂直分布，则将多个元素进行垂直分布，实现垂直方向上，每个元素的间隔相等。 * **操作说明** 第一步：按住Ctrl键选择多个要素，如下图：  图 73水平分布前 第二步：点击【分布】，选择水平分布，分布效果如下图，每个元素间水平距离相等。  图 74水平分布后 ### 2.8.7插入 * **功能说明** 可插入多种类型的文件，如矩形元素、文本型元素、图片、高级SQL语句等内容，可通过制图需要进行选择。 * **操作说明** 第一步：点击【调整图形】--【插入】，系统提供以下多种插入类型：  图 75插入 第二步：选择矩形、椭圆插入类型时，怎插入对应的基本元素，如下图：  图 76插入元素 第三步：选择【图片】，弹出图片地址选择对话框，输入图片地址，即可将图片插入到指定位置：  图 77插入图片 第四步：选择【布局】，弹出流程图布置对话框，在如下窗口中设置流程图，点击【插入】，即可将设置的流程图插入到指定位置。  图 78插入流程图 ### 2.8.8组合 * **功能说明** 用于将多个元素进行组合，已组合的元素视为一个整体，在选中和移动时一起联动操作。已组合的元素可进行拆分，取消组合。 * **操作说明** 第一步：组合。按住Ctrl键选择多个元素，点击【组合】，将多个元素组合到一起；已组合的元素还可以选择其中一个元素进行小范围移动，在不移出组合框的情况下，随意移动到任意位置，仍视为该元素处于组合状态。  图 79组合完成 ### 2.8.9取消群组 * **功能说明** 将处于组合状态下的多个元素取消群组状态。 * **操作说明** 第一步：取消组合。选择一个已组合的元素组，点击取消组合，将元素组合状态取消：  图 80取消组合 ### 2.8.10移出组 * **功能说明** 将处于组合状态下的某个元素取消组合状态。 * **操作说明** 第一步：移出组。在组合元素中，选择一个元素，点击【组合】--【移出组】，可将该元素移出组合状态：  图 81移出组 ### 2.8.11自动调整 * **功能说明** 自动调整当前选中的元素大小。 ## 2.9其他 ### 2.9.1主题 * **功能说明** 调整当前制图界面的主题。 * **操作说明** 第一步：点击【其他】，系统提供两种主题  图 82主题选择 第二步：选择其中一种主题，选择后，刷新网页即可生效。  图 83主题切换
